연결송수관설비의 송수구 설치기준 1

송수구의 설치 위치

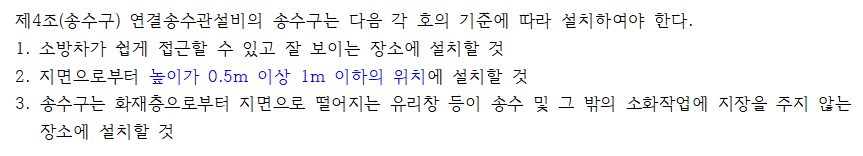

송수구 설치위치

가. 접근 및 작업의 용이성과 안전성이 있는 장소

송수구는 특정소방대상물에 화재가 발생한 경우 소방대가 도착하여 송수구를 통해 연결송수관에 물을 주입하는 기구이다. 소방대가 물을 제공하기 위해 사용하는 기구이므로 소방차량이 쉽게 접근할 수 있는 장소에 송수구를 설치하여야 한다. 또한, 송수구를 활용한 작업 중에 건물의 유리창이나 낙하물에 의해 소방대원이 부상을 입어서는 안된다. 그러므로 송수구는 건물로부터 좀 떨어져 있거나 상부에 유리창이 없는 벽면 등 낙하물의 위험성이 없는 위치에 설치하여야 한다.



소방차 전용구역에서 가까운 곳에 송수구를 설치하는 것이 좋다.

나. 작업이 편리한 높이

소방대원이 송수구에 호스를 결착하는데 가장 유용한 높이를 0.5m 이상 1m 이하라고 표현하고 있다. 가장 안정적인 호스의 결착은 한쪽 무릎을 꿇은 상태에서 중심을 잡고 호스를 연결하는 것이다. 이때의 높이가 지면으로부터 0.5m ~ 1m 이하인 것이다.

주배관 연결배관에 설치한 개폐밸브 확인 기능



송수구에 설치하는 개폐밸브

가. 개폐밸브 개폐 여부의 중요성

연결송수관설비의 주배관이라 함은 입상 수직배관을 말한다. 대부분 건식으로 운영되지만 건축물의 높이에 따라 습식으로 운영되는 경우도 있다. 송수구와 주배관 사이에 개폐밸브를 설치하는 이유는 송수구를 교체해야 하거나 정비의 필요가 있을 때 물이 송수구 쪽으로 나오지 못하도록 하기 위해서이다. 그런데 평상시 이 개폐밸브가 잠겨 있는 상태로 유지되면, 화재 당시에 이를 모르는 소방대원이 송수구를 통해 아무리 물을 송수하려 해도 물은 한방울도 주배관으로 들어가지 못하기 때문이다.



나. 개폐밸브 개폐상태 확인 및 조작 기능

개폐밸브를 설치한 경우라면 쉽게 확인이 가능하도록 설치되어야 한다. 송수구 근처의 잘 보이는 곳이 가장 적당하며, 개폐표시형 밸브(OS & Y Valve) 또는 열림・닫힘 표시형 버터플라이 밸브(Indicating Butterfly Valve)를 사용하는 것이 필요하다. 불가능하다면 기계실 등의 장소에서 육안으로 확인이 가능하여야 한다. 이것을 물리적 설치 위치라고 한다면 시스템적으로도 이를 감시제어반에서 쉽게 확인할 수 있도록 하여야 한다. 해당 개폐밸브에 탬퍼스위치(Tamper Switch)를 설치하여 개폐여부를 감시제어반 또는 수신반에서 곧바로 인식할 수 있도록 한다. 그리고 탬퍼스위치와 연결되는 배선은 내화전선 또는 내열전선을 사용하여 도통시험 등을 통해 상시 확인 가능하도록 하고, 화재에서도 안전하도록 하는 것이다.

송수구의 구경 및 오염 방지 조치



송수구 구경 및 오염방지 조치

가. 충분한 수량 확보를 위한 송수구의 구경

송수구는 구경 65mm의 쌍구형으로 설치한다. 소방차량에서 연결되는 급수용 호스는 모두 구경이 65mm 이다. 따라서 송수구 역시 65mm 구경을 사용한다. 가압송수장치의 토출량이 2,400ℓ/min(계단식 아파트의 경우에는 1,200ℓ/min) 이상이므로 송수구에서도 유사한 수량을 송수할 수 있어야 한다. 이를 위해서는 65mm 구경이 필요하다.



나. 오염 방지 조치

또한 송수구는 먼지나 오염된 물질로부터 보호하기 위하여 송수구에 마개를 씌우도록 하고 있다. 마개는 단순히 이물질에 의한 오염을 방지하는 측면도 있지만, 둔탁한 물건에 의한 송수구의 찍힘이나 파손을 방지하는 효과도 있다. 송수구의 마개를 플라스틱 제품으로 사용하는 경우 햇빛에 열화되거나 분실의 우려가 있으므로 청동 금속제에 체인 등 연결고리를 사용하여 설치하는 것이 더 유용하다.



-------------------------------------------------------------------------------------------------------------------
