연결송수관설비의 특징
가. 연결송수관설비는 소화활동설비이다.
소방시설법 시행령 [별표 1] 소방시설 제5호에서 언급하고 있듯이 연결송수관설비는 소화활동설비의 한 종류이다. 화재발생 초기에 화재를 발견한 사람 또는 건물의 관계자가 직접 사용하는 소화설비와는 성격이 다르다. 소화활동설비는 119 신고를 받고 현장으로 달려온 소방대원들이 건물에 설치된 소방시설을 활용하여 화재진압과 인명구조를 실시하는데 필요한 설비라고 할 수 있다.
나. 수동식 설비이다.
스프링클러설비나 자동화재탐지설비는 자동시스템으로 작동하는 설비이다. 사람이 인위적으로 조작을 하지 않아도 스스로 화재를 진단하고 경보를 울려주며 펌프가 기동하고 헤드가 개방되어 물을 방사하여 화재를 진압하는 역할을 한다. 그러나 연결송수관설비는 가만히 있어서는 아무것도 이루어지지 않는다. 연결송수구에 소방차를 연결하여 송수를 해야하고, 방수구에 호스를 연결하여 화점에 방수를 해야 화재를 진압할 수 있는 수동식 설비이다.
연결송수관설비의 설치와 면제 등
가. 연결송수관설비를 설치해야 하는 특정소방대상물

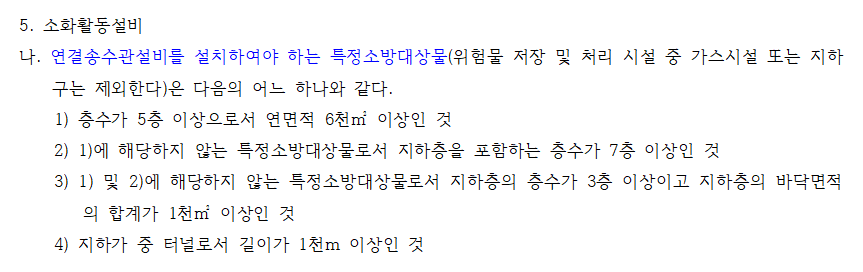

화재예방, 소방시설 설치・유지 및 안전관리에 관한 법률 시행령 [별표 5] 특정소방대상물의 관계인이 특정소방대상물의 규모・용도 및 수용인원 등을 고려하여 갖추어야 하는 소방시설의 종류 제5호를 살펴보자.
나. 연결송수관설비의 면제 가능 기준
소방시설법 시행령 제16조(유사한 소방시설의 설치 면제의 기준)에 따라 소방시설법 시행령 [별표 6] 특정소방대상물의 소방시설 설치의 면제기준에서 연결송수관설비의 설치면제를 적용할 수 있는 기준이 있다. 옥외에 송수구 및 옥내에 방수구를 설치한 옥내소화전, 스프링클러, 간이스프링클러, 연결살수설비를 설치한 경우이다. 그러나 최상층 방수구의 높이가 70m 이상이면, 유사한 소방시설이 설치되어 있다 하더라도 전용의 연결송수관 설비를 설치해야 한다. 이는 기능이 유사한 소방시설이 설치됨에 따른 중복 투자를 막기 위해 하나의 소방시설을 면제해주는 기준이다.
다. 연결송수관설비를 설치하지 아니할 수 있는 경우

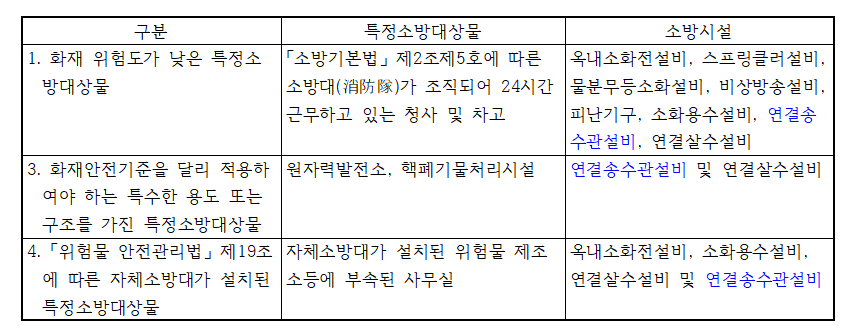

소방시설법 시행령 [별표 7] 소방시설을 설치하지 아니할 수 있는 특정소방대상물 및 소방시설의 범위를 참고한다. 이는 소방시설법 제11조(소방시설기준 적용의 특례) 제4항의 규정에 따라 화재위험도가 낮거나, 화재안전기준을 적용하기 어려운 경우, 화재안전기준을 달리 적용하여야 하는 특수한 용도, 자체소방대가 설치된 특정소방대상물에 대해 특례를 적용하는 것이다. 이는 특정소방대상물의 용도, 여건, 상태에 따라 소방시설을 설치하지 아니할 수 있는 특례를 주는 것이다.
연결송수관설비의 전체 시스템
가. 연결송수관설비의 구성
연결송수관설비는 옥외에는 송수구를 설치하고 옥내에는 수직배관을 통해 각 층 그리고 각 구역에 방수구를 설치하는 비교적 간단한 설비이다. 화재가 발생하면 소방대는 옥외의 송수구에 소방차를 연결하고 옥내에 진입하여 방수구에 호스를 연결하여 화재를 진압한다. 호스는 각 층마다 설치되어 있지 않고 방수기구함을 3개층 마다 설치하여 소방대원이 호스를 필요한 층에 가져다가 연결하여 사용하는 시스템이다.
나. 소방대원 전용 설비이다.
옥내소화전은 건물의 관계자나 일반 사람들이 사용할 수 있도록 방수구에 연결하는 호스가 40mm인 것을 사용한다. 옥내소화전은 방수압력이 0.17Mpa ~ 0.7Mpa로 적은 압력을 유지하여 일반인이 사용하기에 무리가 없다. 그러나 연결송수관에 연결하는 방수구와 호스는 구경 65mm여서 훈련된 소방대원이 팀별 활동을 통해 사용할 수 있도록 구성되어 있다. 노즐에서의 최소 방사압력도 0.35Mpa로서 옥내소화전 보다 훨씬 큰 방수압력을 유지한다.
다. 11층 이상, 높이 31m를 넘는 경우
연결송수관설비는 배관 내부에 물이 없는 건식 시스템으로 운영된다. 화재가 발생하면 소방차가 옥외 송수구에 물을 투입하면서 배관이 물이 가득차게 되고 화재진압이 시작된다. 그러나 방수구의 높이가 11층 이상이거나 지표면으로부터 31m를 넘는 경우에는 상황이 달라진다. 소방차의 압력 만으로는 그 높이 및 방수압력(최소 0.35Mpa 이상)을 감당하는데 많은 물량과 시간이 소요되므로, 배관을 습식으로 유지하면서 연결송수관설비 전용의 가압송수장치를 설치하도록 하고 있다. 이렇게 습식 배관과 전용의 가압송수장치를 설치함으로써 즉시적인 화재진압이 가능하도록 유도하는 것이다.
-------------------------------------------------------------------------------------------------------------------
끝까지 읽어 주셔서 감사 드립니다.
글 내용 중에 제가 잘못 생각하고 있는 부분이 있거나,
더 좋은 의견이 있으시면, 댓글로 저를 일깨워 주시면 감사하겠습니다.
