간이스프링클러설비의 송수구 설치 기준

1. 송수구 설치 장소 및 높이



간이스프링클러설비의 송수구



가. 소방차가 쉽게 접근할 수 있는 곳

간이스프링클러설비의 송수구는 화재시 현장에 출동한 소방대가 점령하여 사용하는 것이므로, 소방차가 쉽게 접근할 수 있는 장소에 설치하여야 한다. 건물 부지내 소방차량을 부서할 수 있는 장소여야 하고, 도로 근처라면 도로에 접한 곳이어서 소방차량에서 호스를 즉시 연결할 수 있는 장소여야 한다.



나. 유리창이나 낙하물 등이 없는 곳

또한 송수구가 설치되는 곳의 상부에는 깨지기 쉬운 유리창 또는 낙하하기 쉬운 간판 등이 없는 곳이 좋다. 화재시 화열을 견디지 못하고 터져나오는 유리창이 지면으로 낙하하면 복장을 갖춘 소방대원이라 할지라도 접근이 쉽지 않고 오히려 부상을 당할 우려가 있다. 따라서



다. 송수구 설치 높이

송수구는 지면으로부터 높이가 0.5m 이상 1m 이하의 위치에 설치한다. 송수구는 건물의 관계자나 일반 시민이 사용하는 것이 아닌 소방대가 사용한다. 소방대원은 방화복과 방수화를 착용하고 있으므로 무릎앉아 자세에서 소방호스를 송수구에 연결하도록 훈련 받는다. 이러한 이유로 송수구의 높이는 0.5m 이상 1m 이하의 위치에 설치하는 것이다.





2. 송수구 주변의 밸브 설치 기준

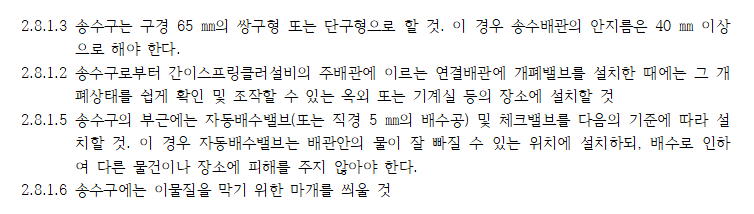

송수구 주변에 설치하는 밸브등



가. 송수구 구경

간이스프링클러설비 송수구는 구경 65mm의 쌍구형 또는 단구형으로 설치한다. 이 경우 송수배관의 안지름은 40mm 이상으로 해야 한다. 소방대가 사용하는 소방호스의 구경이 65mm이다. 그래서 수계소화설비의 송수구는 모두 65mm를 사용하도록 하는 것이다.



나. 연결배관의 개폐밸브

송수구로부터 간이스프링클러설비의 주배관에 이르는 연결배관에 개폐밸브를 설치한 때에는 그 개폐상태를 쉽게 확인 및 조작할 수 있는 옥외 또는 기계실 등의 장소에 설치하여야 한다. 송수구는 현장에 도착한 소방대원이 조작하는 것이므로, 평상시 소방대원은 해당 송수구와 연결배과의 상태를 잘 알지 못한다. 따라서 개폐밸브가 시야에서 보이지 않는 곳에 존재한다면 송수구를 점령한다 하더라도 성공적인 주수가 되지 못하기 때문에 소방대원이 쉽게 확인하고 조작이 가능한 곳에 개폐밸브를 설치해야 한다.



다. 자동배수밸브와 체크밸브의 설치

송수구의 부근에는 자동배수밸브(또는 직경 5 ㎜의 배수공) 및 체크밸브를 설치하여야 한다. 이 경우 자동배수밸브는 배관 안의 물이 잘 빠질 수 있는 위치인 송수구 연결배관의 가장 하단분에 설치하는 것이 좋다. 그래야 화재진압 이후 배관의 물이 모두 자연스럽게 배수되어 겨울철에도 동결이 되지 않기 때문이다. 그러므로 자동배수밸브 설치위치에는 배수로 인하여 다른 물건이나 장소에 피해를 주지 않도록 조치하여야 한다.



라. 이물질을 막기 위한 마개 설치

송수구는 옥외에 설치되는 관계로 사람이나 자전거 또는 이동하는 물품등에 의해 충격이 발생할 수 있으므로 파손 방지를 위한 충격 완화장치인 마개를 씌워야 한다. 또한, 먼지나 분진 그리고 새 등에 의해 이물질들이 나사산에 침착되어 소방호스와의 결합이 어려워질 수 있으니 이를 예방하기 위해 마개를 설치하는 것이다.



-----------------------------------------------------------------------------------------------------
