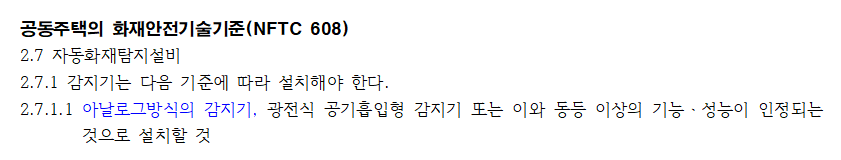

공동주택에 사용해야 하는 감지기



1. 아날로그방식의 감지기







가. 아날로그방식의 감지기란

아날로그방식의 감지기는 주위의 온도 또는 연기 농도의 변화에 따라 각각 다른 전류치 또는 전압차 등의 출력을 발하는 방식의 감지기를 말한다. 이를 위해 마이크로프로세서 장치가 내장되어 있다. 이 감지기는 고유 주소를 가지고 있어서 수신기와 CRT 화면에서 감지기의 번호 또는 설치 위치를 쉽게 파악할 수 있는 특징을 가지고 있다.



나. 아날로그방식의 감지기 구성

아날로그방식의 감지기는 화재검출부, 전송제어부, 제어출력부, 전송선 I/F, A/D 변한부, 주소설정부로 구성된다. 아날로그방식의 감지기도 정온식 스포트형 아날로그감지기, 광전식 아날로그 연기감지기, 이온화식 아날로그 연기감지기 등이 있다.



다. 광전식 아날로그 연기감지기의 특성

알아볼 것은 가장 많이 사용되는 것이 광전식 아날로그 연기감지기이다. 평상시에는 적색 점멸이 이루어지며 약 2초~5초 간격으로 신호를 송출하다가, 화재시에는 적색등이 켜진채로 유지된다. 정격입력 전압은 24V, 작동전류는 2mA 이하, 주소(Address) 세팅은 Dip Switch에서 1번~7번으로 설정, 감지방식은 적외선 LED를 이용한 산란광 방식을 적용하고 있다.

2. 아날로그 감지기의 면적별 설치 방법

가. 면적 대비 감지기의 설치 수 적용

자동화재탐지설비 및 시각경보장치의 화재안전기술기준(NFTC 203)에서 아날로그 감지기에 대한 구체적인 설치기준은 없다. 감지기를 설치해야 하는 장소의 면적별 감지기의 설치 수에 대한 사항을 적용할 때 정온식 아날로그감지기는 특종 기준으로, 광전식 아날로그 연기감지기는 1종 기준으로 설치하면 된다.



나. 특정소방대상물의 높이별 면적별 설치 예시

예를들어 내화구조로 된 특정소방대상물에 감지기를 설치하는 실의 높이가 4m 이하라면 정온식 아날로그감지기는 70㎡마다 하나 이상을 설치하면 된다는 의미이다. 동일한 건물에 광전식 아날로그 연기감지기를 설치하는 경우라면 150㎡마다 하나 이상의 감지기를 설치하면 된다.



표 2.4.3.5 부착 높이 및 특정소방대상물의 구분에 따른 차동식•보상식•정온식 스포트형 감지기의 종류

부착 높이 및 특정소방대상물의 구분		감지기의 종류(단위 : ㎡)
		차동식 스포트형		보상식 스포트형		정온식 스포트형
		1종	2종	1종	2종	특종	1종	2종
4m 미만	주요구조부가 내화구조로 된 특정소방대상물 또는 그 부분	90	70	90	70	70	60	20
	기타 구조의 특정소방대상물 또는 그 부분	50	40	50	40	40	30	15
4m 이상 8m 미만	주요구조부가 내화구조로 된 특정소방대상물 또는 그 부분	45	35	45	35	35	30	.
	기타 구조의 특정소방대상물 또는 그 부분	30	25	30	25	25	15	.



표 2.4.3.10.1 부착 높이에 따른 연기감지기의 종류

부착 높이	감지기의 종류(단위 : ㎡)
	1종 및 2종	3종
4m 미만	150	50
4m 이상 20m 미만	75





---------------------------------------------------------------------------------------------------------------------------------
