옥내소화전설비의 감시제어반과 동력제어반

옥내소화전설비의 감시제어반과 동력제어반의 기능



감시제어반과 동력제어반

가. 감시제어반의 기능

감시제어반은 보통 자동화재탐지설비의 수신기에 병합하여 설치하는 경우가 대부분이며 방재센터 또는 방재실에 설치한다. 수조, 밸브, 펌프, 전원 등 옥내소화전설비를 구성하는 각 요소들의 현재 상태를 감시하고 관계자에게 알려주며 수동으로 제어하는 역할을 한다. 또한, 펌프는 수동으로 기동 또는 정지시키는 기능을 가지고 있다. 그리고 상용전원 또는 비상전원의 공급여부를 확인활 수 있다. 즉 옥내소화전설비를 감시, 확인, 제어하는 기능을 갖는다.



나. 동력제어반의 기능

동력제어반은 일반적으로 MCC(Motor Control Center)라고 부르며 건물의 전기실에 설치한다. 동력제어반은 옥내소화전설비 작동에 필요한 상용전원을 공급하는 기능을 가지고 있다. 동력제어반에서는 스위치를 조작하여 펌프의 운전 모드를 자동, 수동 또는 정지로 설정할 수 있다.





감시제어반과 동력제어반을 구분하여 설치하는 이유

가. Fail Safe 기능을 유지하기 위해서 이다.

옥내소화전설비의 감시제어반과 동력제어반을 구분하여 설치하도록 하는 이유는 하나가 실패했을 경우를 대비한 Fail Safe 기능을 유지하기 위해서이다. 따라서 어느 하나의 제어반에서 화재로 인해 관계자의 접근에 문제가 생기거나 회로의 단선 등의 문제가 생기더라도 다른 대체 수단이 존재하도록 서로 분리해서 설치하는 것이다.



나. 구분하여 설치하는 경우의 활용성

관계인이 펌프를 긴급하게 수동으로 기동시켜야 한다고 판단했을 때 가까이 있는 감시제어반에서 작동시키면 된다. 이러한 시도에도 불구하고 펌프가 작동되지 않을 경우 동력제어반에서 수동으로 작동시키면 된다. 반대로 펌프를 정지시켜야 할 상황이라면 동력제어반에서 정지시킬 수도 있고 감시제어반에서도 정지시킬 수 있다.

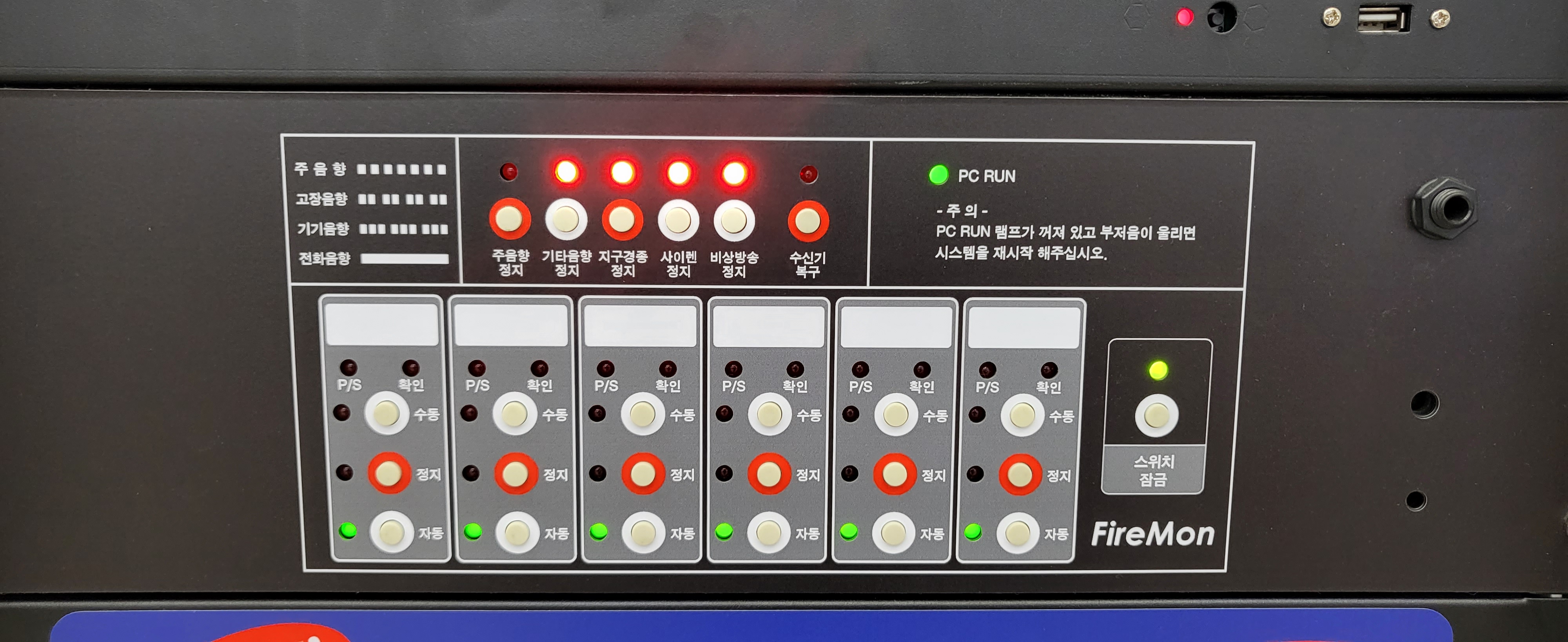

수신반에 설치된 감시제어반

감시제어반과 동력제어반을 통합하여 운영할 수 있는 경우

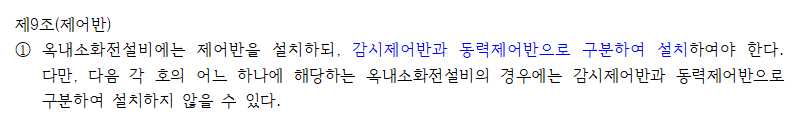

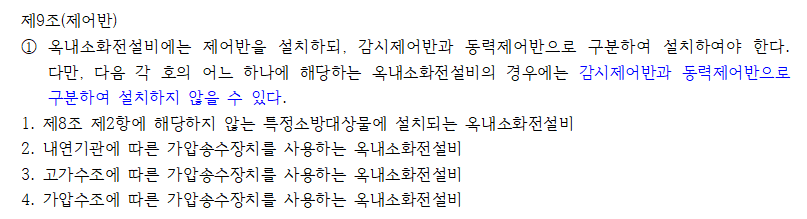

가. 제8조 제2항에 해당하지 않는 특정소방대상물에 설치되는 옥내소화전설비



비상전원 설치대상이 아닌 것

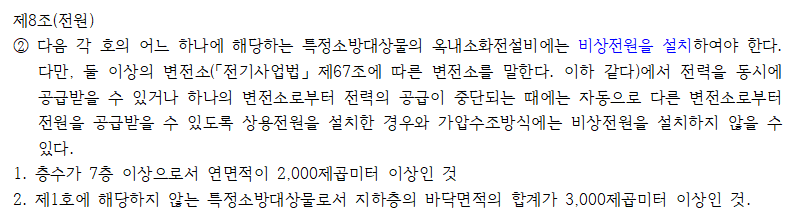

제8조 제2항은 비상전원을 설치하여야 하는 특정소방대상물의 대상을 규정한 조항이다. 층수가 7층 이상으로서 연면적이 2,000㎡ 이상이거나, 지하층의 바닥면적 합계가 3,000㎡ 이상인 것을 말한다. 그렇다면 제8조 제2항에 해당하지 않는 특정소방대상물이라는 것은 비상전원을 설치하지 않아도 되는 소규모의 특정소방대상물을 의미한다. 그러므로 비상전원을 설치하지 않아도 되는 소규모 특정소방대상물의 경우에는 감시제어반과 동력제어반을 구분하여 설치함으로써 요구되는 건물의 공간적 문제를 해결해 주려는 의도이다.



나. 내연기관에 따른 가압송수장치를 사용하는 옥내소화전설비

내연기관에 따른 가압송수장치라는 것을 조금만 더 쉽게 이야기하면 엔진펌프를 이야기 한다고 할 수 있다. 엔진펌프는 펌프의 상단에 제어판넬이 같이 설치된다. 이 제어판넬에서 펌프의 정지 및 수동 기동을 선택할 수 있기 때문에, 이 제어판넬 자체가 감시제어반이고 동력제어반 역할을 하게 된다. 따라서 별도로 분리 설치하지 않아도 되는 것이다.



다. 고가수조에 따른 가압송수장치를 사용하는 옥내소화전설비

고가수조는 자연 낙차압을 이용하여 옥내소화전 노즐에서의 방수압력과 방수량을 형성한다. 고가수조 내에 소화수량이 20분 이상의 분량 만큼 저장되어 있는 경우라면 별도의 전원이 공급되지 않아도 해당 시간 동안 소화수를 방수할 수 있다. 따라서 옥내소화전설비 펌프를 설치할 필요가 없으므로 동력제어반을 설치하지 않는다.



라. 가압수조에 따른 가압송수장치를 사용하는 옥내소화전설비

사실 가압수조 방식으로 가압송수장치를 운영하는 곳은 많지 않다. 가압용기에 압축공기나 불연성 고압기체를 저장하였다가 화재시 소화수조를 가압하여 소화용수를 방수구로 보내는 방식이기 때문이다. 전기를 사용하여 가압 용기가 개방되는 시스템이 아니기 때문에 비상전원이 필요없고, 별도의 동력제어반도 필요없게 된다. 따라서 감시제어반과 동력제어반을 분리하여 설치하는 규정이 의미가 없어지는 것이다.



-----------------------------------------------------------------------------------------------------------------
