간이스프링클러설비의 주펌프와 충압펌프

1. 스프링클러설비의 주펌프

가. 전동기에 따른 펌프 설치

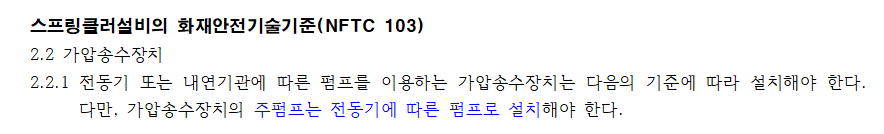

스프링클러설비의 주펌프

옥내소화전설비 또는 스프링클러설비와 같은 수계소화설비에서는 가압송수장치로 펌프를 사용하고자 하는 때에는 주펌프는 전동기에 따른 펌프로 설치하도록 하고 있다. 그 이유는 내연기관에 따른 엔진펌프의 문제점을 감안하여 주펌프 만큼은 전동기에 따른 펌프로 설치하는 것이다.



나. 주펌프는 전동기에 따른 펌프를 설치하도록 하는 이유

소화펌프는 화재가 발생하지 않으면 특별히 기동하지 않기 때문에 장기간 사용되지 않고 방치하는 경우가 많다. 이러한 경우 특히 엔진펌프는 작동하지 않는 문제점을 가지고 있다. 화재 또는 시동점검을 위해 사용 후 연료를 보충하지 않는 경우도 있고, 배터리의 방전, 제어반 불량, 연료펌프의 고착 등의 문제가 있기 때문이다. 따라서 주펌프는 전동기에 따른 펌프를 사용하도록 하고, 예비펌프로서 엔진펌프를 사용할 수 있도록 하고 있다.





2. 간이스프링클러설비의 주펌프

가. 전동기 또는 내연기관에 따른 펌프 설치



간이스프링클러설비의 주펌프

  간이스프링클러설비 역시 수계소화설비의 한 종류이다. 그런데 간이스프링클러설비를 설치해야 하는 특정대상물의 공간적 한계와 소급 적용에 대한 난이도 등을 고려하여 전동기에 의한 펌프 뿐만아니라 내연기관에 따른 엔진펌프도 주펌프로 사용이 가능하도록 허락하고 있다. 다만, 현장에서는 엔진펌프 보다는 대부분 전동기에 의한 펌프를 사용하는 추세이다.

3. 스프링클러설비의 충압펌프

가. 펌프를 이용하는 가압송수장치에서는 충압펌프를 설치한다.

스프링클러설비를 작동하는데 있어 전동기 또는 내연기관에 따른 펌프를 이용하는 가압송수장치를 설치하는 경우에 해당한다. 가압송수장치의 기동을 위해 기동용수압개폐장치를 기동장치로 사용할 경우 주펌프의 역할을 보조하기 위해 충압펌프를 설치하여야 한다.



나. 주펌프의 잦은 기동을 방지하기 위해서이다.

① 실제 스프링클러 헤드가 개방되면 배관 내 압력 감소를 감지하여 주펌프가 기동하는 것은 당연하다. 그런데 헤드의 개방이 아닌 배관의 누수 등으로 인한 자연스러운 압력 감소가 발생하였을때에도 주펌프가 기동하게 되면 배관에는 순간적인 수격현상과 함께 주펌프의 기동과 정지가 반복되는 현상이 발생하게 된다.



② 이는 배관 및 관부속품에도 그리고 주펌프 자체에도 악영향을 미치는 상황이 된다. 따라서 주펌프의 잦은 기동을 방지하기 위해 충압펌프가 미리 기동하여 배관에 감소된 압력을 채워주는 역할을 하는 것이다.

4. 간이스프링클러설비의 충압펌프

가. 펌프를 이용하는 가압송수장치는 충압펌프를 설치한다.

전동기 또는 내연기관에 따른 펌프를 이용하는 가압송수장치를 이용하는 간이스프링클러설비에서도 기동용수압개폐장치를 기동장치로 사용할 경우 주펌프를 보조할 수 있는 충압펌프를 설치하여야 한다.



나. 캐비닛형 간이스프링클러설비에서는 예외이다.

다만, 캐비닛형 간이스프링클러설비의 경우에는 충압펌프를 설치하지 않아도 된다. 주펌프와 충압펌프는 서로 간섭이 없고 점검과 보수가 가능하도록 600mm 이상의 공간을 확보하고 있어야 한다. 따라서 설치공간이 협소할 수 밖에 없는 캐비닛형 간이스프링클러설비 설치 장소에 주펌프 외에 충압펌프까지 설치하는 것은 현실적으로 무리라고 생각하는 것이다.



다. 충압펌프를 설치하지 않는 간이스프링클러설비

또한 전동기 또는 내연기관에 따른 펌프를 가압송수장치로 사용하지 아니하고 고가수조나 압력수조 또는 가압수조방식을 사용하는 경우에도 충압펌프를 설치할 필요가 없다. 가압송수장치로서 펌프 자체가 설치되지 않기 때문이다. 그리고 상수도직결형 간이스프링클러설비에서도 충압펌프의 필요성은 없다.



--------------------------------------------------------------------------------------------------------------------------------------
